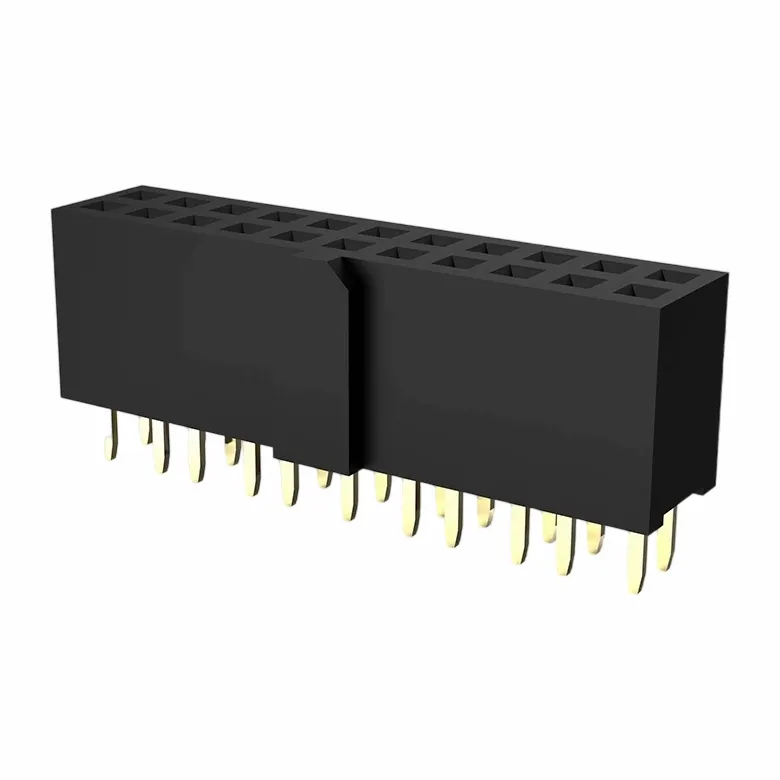

Prehľad produktu a funkcie
Táto dvojradová pravouhlá zásuvka sa primárne používa ako konektor PCB, ktorý sa spája s príslušnými zásuvkami s kolíkmi alebo samčími konektormi káblového zväzku, aby sa dosiahlo spojenie medzi vodičmi-k-doske alebo dosky{2}}k{3}}doske.
Hlavné funkcie:
- Poskytuje spoľahlivé elektrické spojenie, podporuje prenos signálu a stredného prúdu.
- Pravoúhlý{0}}dizajn, vhodný na montáž na okraj dosky plošných spojov, šetrí vertikálny priestor.
- Dvojradová štruktúra zvyšuje hustotu pripojenia, vhodná pre stredne zložité moduly.
- DIP zástrčka-upevnenie, silné spájkovanie, vysoká mechanická pevnosť, vhodné pre aplikácie vyžadujúce vysokú spoľahlivosť.
Špecifikácie produktu
|
Aktuálne zaťaženie |
Maximálny prúd až 3A, zodpovedajúci stredne veľkým tokom v senzoroch alebo rozbočovačoch |
|
Izolačná bariéra |
Minimálne 1000MΩ, blokovanie netesností na vlhkých miestach |
|
Sila napätia |
500 V AC, z bežných bezpečnostných testov |
|
Kontaktujte jeseň |
Nie viac ako 20 mΩ, udržiavanie efektívneho prietoku |
|
Rozsah tepla |
Od -40 stupňov do +105 stupňov ; niektoré vydržia širšie, ale preskúmajte svoje |
|
Povrch |
Cínová základňa; k dispozícii zlatý blesk pre väčšiu húževnatosť-overte hĺbku 1 – 3 μ" pre svoju dávku |
|
Make-up |
Koncovky zo zliatiny medi na prietok; vysokoteplotné plastové puzdro UL94 V-0 na obmedzenie plameňov |
|
Nastavenie |
Rozstup 2,54 mm, dvojradový pravý uhol pre ostré zápalky |
Aplikačné scenáre
Táto 2,54 mm dvojradová-pravoúhlá{2}}zásuvka je jedným z najbežnejších konektorov v elektronických produktoch, pričom primárne aplikácie zahŕňajú:
- Priemyselné riadenie a automatizácia: PLC, servopohony, moduly na zber dát.
- Automobilová elektronika: Prístrojové panely, riadiace moduly karosérie (BCM), rozhrania snímačov (nie -základný vysoký výkon).
- Spotrebná elektronika a vstavané systémy: vývojové dosky, prototypovanie, rozšírenie základnej dosky, zobrazovacie moduly.
- Testovacie a meracie vybavenie: Testovacie prípravky, experimentálne dosky.
- Iné: Zdravotnícke vybavenie, napájacie moduly, zariadenia internetu vecí, zariadenia inteligentnej domácnosti a ďalšie aplikácie vyžadujúce spoľahlivé prepojenie-na{1}}dosku.
Pravoúhlý{0}}dizajn je vhodný najmä pre produkty s obmedzeným priestorom (ako sú tenké zariadenia a montáž na okraj).
Zblízka-záber 2,54 mm dvojitého-pravého{3}}uhlového záhlavia prispájkovaného na zelenú dosku plošných spojov (pohľad z pravého uhla).
Funkcie použitia
Výhoda pravého{0}}uhlu: Otvor zásuvky je rovnobežný s doskou plošných spojov, čím sa výrazne znižuje vertikálna výška zariadenia, čo je vhodné pre tenké alebo okrajové konštrukcie.
Spôsob montáže: vloženie DIP (Through Hole), vysoká mechanická pevnosť po spájkovaní.
Bežné aplikácie: Priemyselné PLC, automobilové BCM/prístroje, vývojové dosky (napríklad rozšírenia Arduino), výkonové moduly, testovacie zariadenia atď.
Typické párovanie: Používa sa s 2,54 mm dvoj-radovými samčími zásuvkami alebo konektormi káblového zväzku.
Iní
· 2D kreslenie
Technická dokumentácia a ďalšie informácie
- Technická dokumentácia: Základné špecifikácie sú uvedené na stránke. Kompletný datasheet (vrátane podrobných rozmerov, rozloženia PCB, odporúčaných parametrov spájkovania a 2D/3D modelov) je potrebné získať kontaktovaním predajcu.
- Balenie: Zvyčajne v tube, vrecku alebo podnose, vhodné na hromadnú výrobu.
- Prispôsobenie: Podporuje rôzne počty kolíkov (2×2 ~ 2×40 atď.), rôzne výšky, možnosti pokovovania (zlato/cín), farby atď.
- Certifikáty: UL94 V-0, RoHS.
- Kontakt: E-mail: ron.ye@126.com; WhatsApp/WeChat: +8613902450680.
Poznámky:
Toto je typ otvoru DIP{0}}, ktorý sa líši od predtým dopytovanej verzie SMT. Spájkovanie je bezpečnejšie, ale vyžaduje sa priechodné-diery.
Po inštalácii,-konštrukcia pravého uhla zaisťuje, že otvor zásuvky je rovnobežný s rovinou PCB, čo uľahčuje bočné{1}}zapájanie a odpájanie.
V porovnaní s jedno{0}}radovými a rovnými verziami ponúka dvojradový{1}}pravoúhlý dizajn výhody v hustote a využití priestoru.
