Ahoj! Som dodávateľom champ konektorov a dnes sa chcem porozprávať o tom, ako merať elektrický výkon týchto úžasných konektorov. Konektory Champ sú široko používané v rôznych elektronických zariadeniach a pochopenie ich elektrického výkonu je kľúčové pre zabezpečenie správneho fungovania celého systému.
Prečo je meranie elektrického výkonu dôležité
Najprv si povedzme, prečo je také dôležité merať elektrický výkon champ konektorov. Vo svete elektroniky môže aj malý problém s konektorom viesť k veľkým problémom. Zlý elektrický výkon môže viesť k strate signálu, rušeniu a dokonca k úplnému zlyhaniu systému. Preto sa musíme uistiť, že naše champ konektory spĺňajú požadované štandardy a fungujú čo najlepšie.
Kľúčové parametre elektrického výkonu
Existuje niekoľko kľúčových parametrov elektrického výkonu, ktoré musíme merať, pokiaľ ide o konektory Champ. Pozrime sa bližšie na každý z nich.
Kontaktný odpor
Kontaktný odpor je jedným z najdôležitejších parametrov. Vzťahuje sa na odpor, ktorý sa vyskytuje, keď prúd preteká kontaktnými bodmi konektora. Vysoký prechodový odpor môže spôsobiť stratu energie a tvorbu tepla, čo môže poškodiť konektor a pripojené komponenty. Na meranie prechodového odporu zvyčajne používame mikroohmmeter. Aplikujeme známy prúd cez konektor a meriame pokles napätia na kontaktných bodoch. Potom pomocou Ohmovho zákona (R = V/I) môžeme vypočítať prechodový odpor.
Izolačný odpor
Izolačný odpor meria odpor medzi vodivými časťami konektora, ktoré majú byť navzájom izolované. Vysoký izolačný odpor je nevyhnutný na zabránenie úniku elektrického prúdu a skratu. Na meranie izolačného odporu zvyčajne používame megaohmmeter. Testovacie napätie aplikované megaohmmetrom je zvyčajne v rozsahu 500 V až 1 000 V, v závislosti od požiadaviek aplikácie.
Kapacita
Kapacita v konektoroch champ môže ovplyvniť prenos signálu, najmä pri vysokých frekvenciách. Je to spôsobené blízkosťou vodivých častí v konektore. Na meranie kapacity môžeme použiť merač kapacity. Pripojením merača na príslušné piny konektora môžeme získať hodnotu kapacity. Nižšia kapacita je vo všeobecnosti lepšia pre vysokorýchlostný prenos signálu.
Indukčnosť
Indukčnosť je ďalší parameter, ktorý môže ovplyvniť integritu signálu, najmä vo vysokofrekvenčných aplikáciách. Súvisí s magnetickým poľom generovaným okolo vodivých ciest v konektore. Meranie indukčnosti často vyžaduje špecializovaný prístroj, ako je LCR meter. Hodnota indukčnosti sa môže líšiť v závislosti od konštrukcie a usporiadania konektora.
Meracie vybavenie a nastavenie
Na presné meranie elektrického výkonu champ konektorov potrebujeme správne vybavenie a správne nastavenie.
Vybavenie
- Mikroohmmeter: Ako už bolo spomenuté, používa sa na meranie prechodového odporu.
- Megaohmmeter: Na meranie izolačného odporu.
- Merač kapacity: Na meranie kapacity.
- LCR meter: Na meranie indukčnosti.
Nastavenie
Pri nastavovaní merania musíme zabezpečiť, aby bol konektor správne pripojený k meraciemu zariadeniu. Testovacie prostredie by malo byť čisté a bez akéhokoľvek vonkajšieho rušenia. Napríklad pri meraní prechodového odporu sa musíme uistiť, že kontaktné body sú čisté a bez oxidácie alebo nečistôt.
Príklady zo skutočného sveta
Pozrime sa na niekoľko skutočných príkladov toho, ako sa tieto merania aplikujú na naše champ konektory.
Champ 100pinová konektorová zásuvka
Tento konektor je široko používaný vo vysokorýchlostných dátových komunikačných aplikáciách. Pri meraní jeho elektrického výkonu venujeme zvláštnu pozornosť prechodovému odporu každého kolíka. Pretože existuje 100 kolíkov, musíme zmerať kontaktný odpor každého kolíka, aby sme zabezpečili jednotný výkon. Vysokorýchlostný prenos dát vyžaduje nízky prechodový odpor, aby sa minimalizovala strata signálu.
Zásuvka Centronic 100 kolíkov
V prípade tejto zásuvky je kritickým parametrom izolačný odpor. Musí mať vysoký izolačný odpor, aby sa zabránilo prenikaniu medzi kolíky. Na meranie izolačného odporu medzi rôznymi skupinami kolíkov používame megaohmmeter, aby sme sa uistili, že nedochádza k žiadnemu elektrickému úniku.

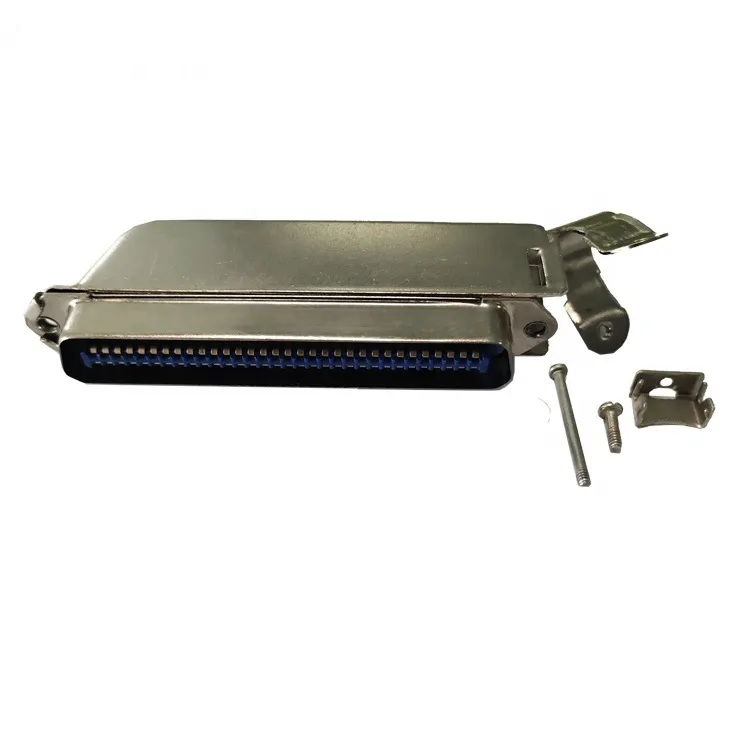

Champ 64-pinový konektor s kovovým plášťom
Kovové puzdro tohto konektora môže ovplyvniť jeho elektrický výkon, najmä pokiaľ ide o kapacitu a indukčnosť. Na meranie týchto parametrov používame merač kapacity a LCR meter. Kovové puzdro môže poskytnúť tienenie, ale tiež musí byť navrhnuté tak, aby sa minimalizoval jeho vplyv na elektrický výkon konektora.
Normy kontroly kvality a testovania
Máme zavedený prísny proces kontroly kvality, aby sme zabezpečili, že naše konektory champ spĺňajú požadované štandardy elektrického výkonu. Pred odoslaním konektorov našim zákazníkom vykonáme sériu testov. Tieto testy sú založené na priemyselných normách, ako sú normy IEC (International Electrotechnical Commission) a IEEE (Inštitút elektrických a elektronických inžinierov).
Záver
Meranie elektrického výkonu champ konektorov je zásadným krokom pri zabezpečovaní ich kvality a spoľahlivosti. Presným meraním parametrov, ako je prechodový odpor, izolačný odpor, kapacita a indukčnosť, môžeme identifikovať akékoľvek potenciálne problémy a prijať nápravné opatrenia. Či už používate našeChamp 100pinová konektorová zásuvka,Zásuvka Centronic 100 kolíkov, aleboChamp 64-pinový konektor s kovovým plášťom, môžete si byť istí, že boli dôkladne testované.
